Цифровой микшер Midas MR18

Midas MR18 — 18-канальный цифровой микшерный пульт

Midas MR18 представляет собой компактный цифровой микшер рэкового исполнения (3U), разработанный для управления с планшетов под управлением iOS или Android, а также с персональных компьютеров. Устройство объединяет 18-канальный микшерный тракт, многоканальный USB-аудиоинтерфейс, встроенный Wi-Fi-маршрутизатор и четыре DSP-процессора эффектов в едином корпусе, оптимизированном для сценического и студийного применения.

Звуковой тракт и микрофонные предусилители

Основу звукового тракта составляют 16 микрофонных предусилителей Midas PRO, унаследованных от консолей серии PRO и модели M32. Предусилители реализованы на комбинированных разъёмах XLR/TRS с фиксацией Neutrik и обеспечивают фантомное питание 48 В с возможностью программного включения на каждом канале. Приведённый уровень собственного шума (EIN) составляет –125 дБн (22 Гц – 22 кГц, невзвешенное) при усилении +60 дБ и сопротивлении источника 150 Ом. Коэффициент нелинейных искажений плюс шум (THD+N) на единичном усилении при уровне 0 дБн и частоте 1 кГц не превышает 0,005 %. Коэффициент ослабления синфазного сигнала (CMRR) достигает 90 дБ на частоте 1 кГц при усилении +60 дБ. Входной импеданс каждого микрофонного канала равен 10 кОм, максимальный неискажённый уровень входного сигнала составляет +21 дБн.

Два дополнительных балансных линейных входа на разъёмах TRS 6,35 мм (каналы 17–18) позволяют подключать источники линейного уровня — синтезаторы, плееры, внешние процессоры. Высокоомные инструментальные входы 1–2 обеспечивают прямое подключение электрогитар и бас-гитар без использования внешних DI-боксов.

Цифровая обработка сигнала

Внутренняя обработка сигнала выполняется на 40-битной платформе с плавающей точкой. Аналого-цифровое и цифро-аналоговое преобразование осуществляется на частотах дискретизации 44,1 или 48 кГц с разрядностью 24 бита. Динамический диапазон тракта АЦП/ЦАП составляет 115 дБ, динамический диапазон сквозного канала от входа до выхода — 107 дБ (22 Гц – 22 кГц). Задержка аналогового ввода-вывода не превышает 0,8 мс. Частотная характеристика линейна в пределах ±0,5 дБ в полосе от 20 Гц до 20 кГц. Переходное затухание между каналами на частоте 1 кГц — не хуже 90 дБ.

Шина обработки и эквалайзеры

Каждый канал микшера оснащён полным набором динамической обработки: гейтом, компрессором, 4-полосным параметрическим эквалайзером. Главная шина Main LR и шесть Aux-шин (каждая с инсертной точкой) располагают собственными секциями динамики и возможностью выбора между 6-полосным параметрическим эквалайзером и 31-полосным графическим эквалайзером. Шины Aux могут конфигурироваться как посылы на мониторные линии, группы или каналы внешних эффектов с пятью вариантами точек отбора сигнала.

Процессоры эффектов

Четыре встроенных DSP-процессора эффектов предоставляют стереофонические алгоритмы реверберации, задержки, хоруса, фленджера, модуляционных эффектов, а также эмуляции легендарных приборов — Lexicon 480L, Lexicon PCM70, EMT250, Quantec QRS. Процессоры могут быть назначены как на посылы, так и в разрыв канала. Четыре стереоканала возврата эффектов интегрированы в общую шинную структуру.

Автоматическое микширование

Функция Auto-Mixing в стиле Dugan обеспечивает автоматическое управление усилением до 16 микрофонных каналов. Система динамически распределяет коэффициент усиления между активными микрофонами, снижая уровень неиспользуемых каналов и предотвращая накопление фонового шума и обратную связь. Режим особенно востребован при проведении конференций, круглых столов, телевизионных ток-шоу и театральных постановок с большим количеством открытых микрофонов.

Коммутационные возможности и аудиоинтерфейс

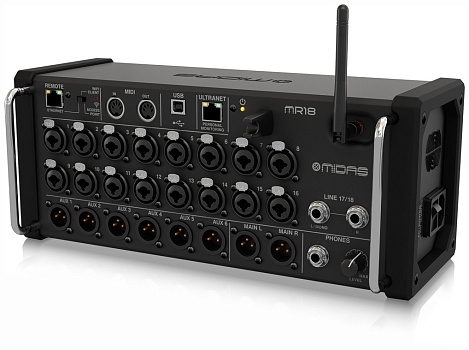

Физические выходы микшера включают два балансных выхода Main L/R на разъёмах XLR, шесть балансных выходов Aux на XLR и выход для наушников на разъёме TRS 6,35 мм. Порт ULTRANET (RJ45) обеспечивает цифровую передачу до 16 каналов на персональные мониторные системы Behringer Powerplay P16 по одному кабелю Cat 5e, что упрощает организацию сценического мониторинга.

Встроенный USB-порт типа B реализует 18×18-канальный двунаправленный аудиоинтерфейс, позволяющий одновременно записывать и воспроизводить до 18 каналов с частотой дискретизации до 48 кГц и разрядностью 24 бита. По тому же USB-соединению передаётся 16 каналов MIDI. Устройство поддерживает операционные системы Windows 7 и выше, macOS 10.6.8 и выше, iOS 7 и выше, а также Linux. Для Windows доступен ASIO-драйвер, для macOS и iOS используется нативная поддержка Core Audio.

Сетевое управление и MIDI

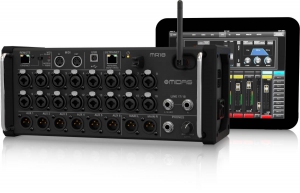

Встроенный трёхрежимный Wi-Fi-маршрутизатор (точка доступа, клиент, проводное подключение) позволяет одновременно подключать до четырёх устройств управления. Приложение для микширования доступно бесплатно для iOS, Android, Windows, macOS и Linux и обеспечивает полный контроль над параметрами каналов, шин, эффектов и сцен. Возможно управление через Ethernet-порт (RJ45) для подключения к локальной сети или внешнему маршрутизатору. Аппаратный переключатель Remote на корпусе задаёт режим работы сетевого интерфейса. Кнопка Reset позволяет сбросить сетевые настройки (удержание 2 с) или вернуть микшер к заводским параметрам (удержание 10 с).

Разъёмы MIDI In/Out (DIN 5-pin) обеспечивают управление микшером с внешних MIDI-контроллеров или использование MR18 в качестве USB-MIDI-интерфейса. Поддерживается приём и передача программных изменений (Program Change) и сообщений Continuous Controller (CC) для управления фейдерами, мьютами, панорамой и другими параметрами. Возможна коммутация до 64 сцен.

Организация микширования и внутренняя маршрутизация

Микшер располагает 18 входными каналами, 4 стереоканалами возврата эффектов, 6 Aux-шинами, главной стереошиной Main LR. Шесть универсальных шин BUS настраиваются как групповые или Aux-шины. Четыре DCA-группы и четыре Mute-группы упрощают управление большим количеством каналов одновременно. Встроенная матрица маршрутизации позволяет гибко назначать физические входы и выходы, внутренние шины и каналы USB-интерфейса. 100-полосный анализатор спектра на каждом канале и шинах обеспечивает визуальный контроль частотного баланса в реальном времени.

Конструктивное исполнение

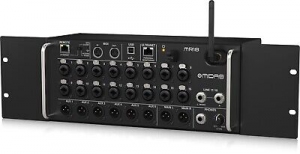

Корпус микшера выполнен из металла и оптимизирован для установки в стандартную 19-дюймовую стойку (высота 3U). Габаритные размеры составляют 333 × 149 × 140 мм (Ш × Г × В) с установленными боковыми панелями, без боковых панелей — 311 × 132 × 150 мм. Монтажная глубина — 114 мм. Масса устройства — 3,9 кг. В комплект поставки входят рэковые крепления и защитные бамперы, обеспечивающие сохранность передней панели при установке в стойку и транспортировке. Встроенный импульсный блок питания с автоматическим распознаванием входного напряжения (100–240 В, 50/60 Гц) потребляет не более 30 Вт. Рабочий диапазон температур — от +5 °C до +40 °C.

Сценарии применения

Midas MR18 ориентирован на широкий круг профессиональных задач. При проведении живых концертов и клубных выступлений микшер размещается на сцене, а звукорежиссёр управляет миксом по Wi-Fi из зала, находясь в зоне слышимости акустической системы. Возможность одновременного подключения до четырёх устройств позволяет музыкантам регулировать собственные мониторные миксы со своих планшетов.

В студийной работе MR18 выполняет функцию многоканального аудиоинтерфейса с прямым доступом к 18 каналам записи и воспроизведения. Низкая задержка (0,8 мс) делает возможным мониторинг в реальном времени с обработкой. Интеграция с MIDI-оборудованием позволяет синхронизировать микшер с секвенсорами и DAW.

На корпоративных мероприятиях и конференциях встроенный Dugan-автомикшер существенно упрощает работу с большим количеством микрофонов, автоматически снижая усиление неиспользуемых каналов и поддерживая стабильный уровень громкости выступающих. Поддержка фантомного питания на каждом входе даёт возможность использовать конденсаторные микрофоны любого типа.

Для репетиционных баз и домашних студий MR18 предлагает профессиональное качество звука в компактном исполнении с возможностью быстрой установки в стойку и последующего демонтажа для выездных сессий.

Программное обеспечение и обновления

Приложение Midas MR Series доступно для загрузки без дополнительной платы. Производитель предусматривает регулярные обновления прошивки, включая новые плагины эффектов, распространяемые через официальный сайт. Гарантийный срок составляет 3 года.
